防閉塞裝置概述
防閉塞裝置是以振動電機為激振源的節能通過型產品，防閉塞裝置是靠高頻振動和沖擊力，有效地消除由于內摩擦、潮解、帶電、成分偏析等原因而引起的架橋、搭拱、堵塞等現象，從而使物料從倉口順利排出，保證穩定供料所必需的設備。防閉塞裝置廣泛應用于冶金、化工、建材、火電、煤炭、食品、水泥、制藥、化肥、糧食、鑄造、陶瓷、磨料等行業中貯料倉的防閉塞之用。
防閉塞裝置結構及原理

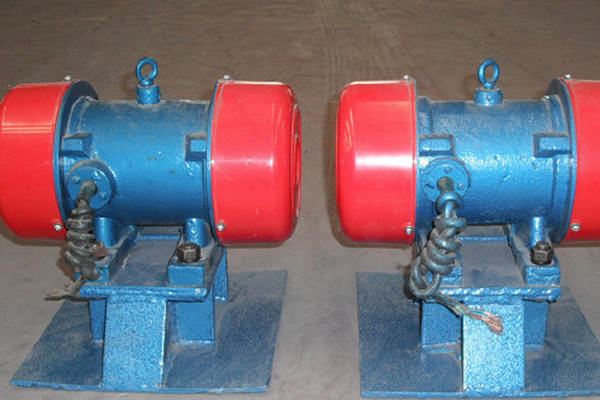

防閉裝置的結構由振動電機、底座兩部分組成。振動電機和底座由螺栓緊密地固定為一體，由于底座堅固地安裝在料倉壁上，這樣就構成了單質點定向強迫振動系統。 當防閉塞裝置工作時，振動電機的高速轉動，便產生了對料倉壁的周期性高頻振動，由于防閉塞裝置的周期性振動，一方面使物料與倉壁脫離接觸、消除物料與倉壁的摩擦，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，以消除料倉內物料間的相對穩定性，使物料從料倉口順利排出。
性能參數
防閉塞裝置執行標準參照J(rèn)B5330-91《振動三相異步電動機》。型 號 | 電壓 （V） | 功率 （KW） | 適倉壁板 厚 | 倉鉗部容量 （t） | 激振力 kg | 激振頻率 r/min | 振幅 mm | 外形尺寸 （長×寬×高） | 重量 kg |
ZFB-3 | 380 | 0.09 | 2～3 | 0.5 | 100 | 3000 | 1.5 | 258×260×198 | 11 |
ZFB-4 | 0.18 | 3.2～4.5 | 1 | 200 | 1.5 | 320×326×265 | 28 | ||
ZFB-5 | 0.25 | 4.5～6 | 3 | 300 | 2 | 360×328×255 | 40 | ||
ZFB-6 | 0.37 | 6～8 | 10 | 500 | 2 | 370×460×310 | 60 | ||
ZFB-9 | 0.75 | 8～10 | 20 | 1000 | 4 | 427×460×374 | 90 | ||
ZFB-12 | 1.5 | 10～13 | 50 | 2000 | 4 | 470×482×420 | 186 | ||
ZFB-20 | 2.2 | 13～25 | 150 | 3000 | 5 | 535×520×432 | 220 | ||
ZFB-30 | 3.7 | 25～40 | 200 | 5000 | 5 | 553×610×453 | 280 |
